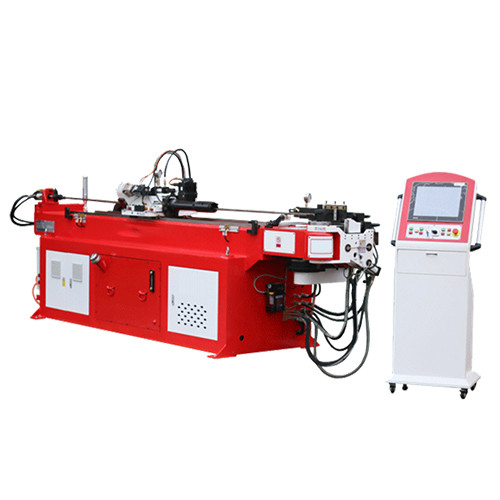

Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
  • Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable
Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable

Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable

Nom de marque Hoston
Numéro de modèle Les données sont fournies par les autorités compétentes.
Détails de produit
Max. Capacité de surdosage du tube:
38.1MM
Max. Épaisseur de paroi du tube:
1.5 mm
Plage de rayon de la ligne centrale du CLR:
25-150mm
Max. Angle de flexion:
190°
Max. Distance de fonctionnement du mandrin:
Pour les véhicules à moteur
Mettre en évidence:

Machine à plier des tuyaux en 3D

,

Machines à plier des tuyaux 3D à commande numérique

,

machine à plier des tuyaux ronds

Conditions de paiement et d'expédition
Quantité de commande min
1
Capacité d'approvisionnement
100
Description de produit

Machine de pliage de tubes 3D hydrauliques ronds pour acier inoxydable DW-38CNC-3A

  1. Machines à courber des tuyaux entièrement automatiques et CNC
  2. Équipé de 2 servo-moteurs à axe programmable
  3. Le moteur est équipé d'un moteur de commande.
  4. Coupe: commande hydraulique et encodeur; Servomotor avec réducteur.
  5. Système hydraulique importé et unité PLC (standard) ou IPC (facultatif).
  6. Système de lubrification automatique pour les zones en mouvement.
  7. Système d'auto-diagnostic, détectant l'erreur immédiatement.
  8. Le stockage d'informations sur les tuyaux en plusieurs groupes.
  9. Le ventilateur de refroidissement électrique de l'armoire et le système de refroidissement hydraulique assurent le fonctionnement stable de l'équipement pendant une longue période à haute température.
  10. L'écran tactile et le contrôle de l'interface homme/machine assurent des opérations conviviales.



Modèle
Les données sont fournies par les autorités compétentes de l'État membre.
Hydr Bend
Les données sont fournies par les autorités compétentes de l'État membre.
Hydr Bend
Max. Capacité de surdosage du tube 38.1 mm 38.1 mm
Max. Épaisseur de paroi du tube 1.5 mm 2.0 mm
Plage de rayon de la ligne centrale du CLR 25 à 150 mm 150 mm
Max. Angle de flexion 190° 190°
Max. Distance de fonctionnement du mandrin Pour les véhicules à moteur Pour les véhicules à moteur
Vitesse de traitement Vitesse d'alimentation par tube 750 mm/s 800 mm/s
Vitesse de rotation du tube 320°/seconde 300°/seconde
Vitesse de flexion du tube 90°/sec 90°/sec
Répétabilité Précision d'alimentation par tube ± 0,01 mm ± 0,01 mm
Précision de rotation des tubes ± 0,01° ± 0,01°
Précision de flexion des tubes ± 0,01° ± 0,01°
Puissance totale du moteur 11 kW 12.5 kW
Poids global 2 000 kg 3200 kg



Machine à plier des tuyaux CNC hybrides



Fonctionnement du PLC

1.affichage à écran tactile, fonctionnement par ordinateur CNC, peut stocker 200 mémoires de groupe;

2.Le message d'erreur s'affiche à l'écran pour aider l'opérateur à l'effacer immédiatement.

Les moules personnalisables
1. Les moules personnalisés peuvent être utilisés pour différents raccords de tuyaux;
2Plusieurs couches de matrices peuvent être empilées pour obtenir différents rayons de flexion sur un tube.

Bouteille d'huile de traction du cœur
1. l'alimentation et l'angle de rotation sont contrôlés par servo, et le coude est contrôlé par bouteille d'huile;
2 avec fonction de courbure lente et de traction lente du noyau

Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable 0



Machine de pliage de tubes CNC 3D circulaire hydraulique pour l' acier inoxydable 1

Étiquettes:

Machine à plier des tuyaux en 3D,

Machines à plier des tuyaux 3D à commande numérique,

machine à plier des tuyaux ronds
