Équipement de courbure de tubes CNC à tête unique
  • Équipement de courbure de tubes CNC à tête unique
Équipement de courbure de tubes CNC à tête unique

Équipement de courbure de tubes CNC à tête unique

Nom de marque Hoston
Numéro de modèle Les données sont fournies à l'adresse suivante:
Détails de produit
Max. Capacité de surdosage du tube:
25.4 mm
Max. Épaisseur de paroi du tube:
1.5 mm
Plage de rayon de la ligne centrale du CLR:
18 à 150 mm
Max. Angle de flexion:
190°
Max. Distance de fonctionnement du mandrin:
2 000 mm
Mettre en évidence:

une inclinaison hydraulique des tuyaux d'échappement

,

équipement de courbure de tubes CNC

,

machine à cintrer de tube de commande numérique par ordinateur

Conditions de paiement et d'expédition
Quantité de commande min
1
Capacité d'approvisionnement
100
Description de produit

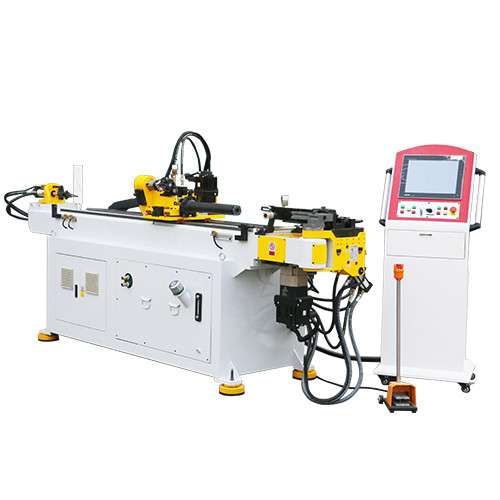

Machine de pliage hydraulique CNC à tête unique DW-25CNC-3A



  1. 3 axes Servo-moteur commandé par un outillage à pile unique
  2. Super rapide de flexion avec une haute précision, bonne répétition de flexion
  3. Application pour le moteur automobile, les tubes de freinage et de carburant, les tubes de climatisation, l'ingénierie chimique des échangeurs de chaleur, etc.
Modèle
Les données sont fournies par les autorités compétentes.
Hydr Bend
Les résultats de l'enquête sont publiés dans le Bulletin de la Commission.
Hydr Bend
Max. Capacité de surdosage du tube 25.4 mm 25.4 mm
Max. Épaisseur de paroi du tube 1.5 mm 1.5 mm
Plage de rayon de la ligne centrale du CLR 18 à 150 mm 18 à 150 mm
Max. Angle de flexion 190° 190°
Max. Distance de fonctionnement du mandrin 2 000 mm 2 000 mm
Vitesse de traitement Vitesse d'alimentation par tube 850 mm/s 850 mm/s
Vitesse de rotation du tube 360°/sec 360°/sec
Vitesse de flexion du tube 120°/seconde 120°/seconde
Répétabilité Précision d'alimentation par tube ± 0,01 mm ± 0,01 mm
Précision de rotation des tubes ± 0,01° ± 0,01°
Précision de flexion des tubes ± 0,01° ± 0,01°
Puissance totale du moteur 9.0kw 11 kW
Poids global 1200 kg 1 500 kg


Machine à plier des tuyaux CNC hybrides

Fonctionnement du PLC
1.affichage à écran tactile, fonctionnement par ordinateur CNC, peut stocker 200 mémoires de groupe;

2.Le message d'erreur s'affiche à l'écran pour aider l'opérateur à l'effacer immédiatement.

Les moules personnalisables
1. Les moules personnalisés peuvent être utilisés pour différents raccords de tuyaux;
2Plusieurs couches de matrices peuvent être empilées pour obtenir différents rayons de flexion sur un tube.

Bouteille d'huile de traction du cœur
1. l'alimentation et l'angle de rotation sont contrôlés par servo, et le coude est contrôlé par bouteille d'huile;
2 avec fonction de courbure lente et de traction lente du noyau



 Équipement de courbure de tubes CNC à tête unique 0
Équipement de courbure de tubes CNC à tête unique 1
