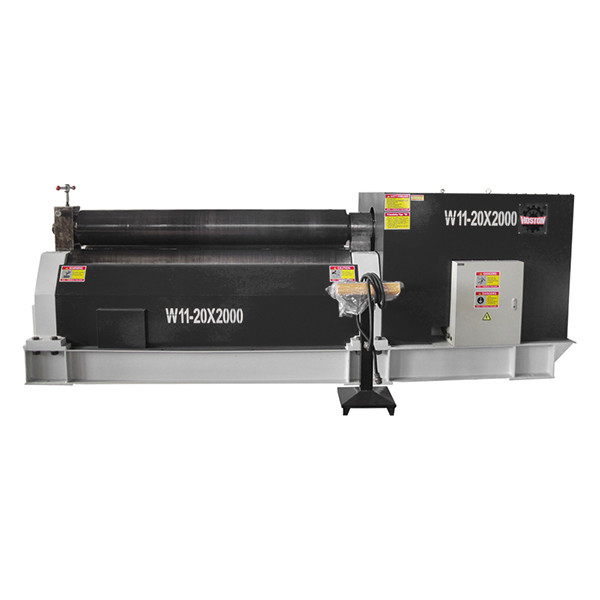

Ss 3 Fabricants de machines de laminage à tôle à rouleaux de pliage mécanique symétrique W11-20×2000

W11 3 rouleaux mécaniques symétriques de tôle de laminage W11-20×2000

1. Le rouleau inférieur est entraîné par le moteur principal à travers le réducteur principal.La direction du rouleau est commutée par le moteur principal.
2. Le mouvement d'élévation du rouleau supérieur est réalisé par le moteur auxiliaire à travers le réducteur auxiliaire,qui entraîne le ver et la roue de ver sous le roulement à rouleaux gauche et droit pour se déplacer automatiquement, fait la noix de fil d'acier qui est fixée sur la roue de ver tournante, et complétée par le mouvement vers le haut et vers le bas des vis de roulement à billes en conséquence.
3. Le dispositif de déchargement est utilisé après que le cylindre rond a été terminé.et faire l'arrêt du rouleau supérieur avec la tige d'équilibre au bas du rouleau supérieurEnsuite, tirez l'arbre d'épingle sur le siège de roulement incliné, renversez le siège de roulement incliné, puis le produit enroulé peut émerger d'une extrémité du rouleau supérieur.
4. Les principaux composants sont: trois rouleaux forgés en acier 45, HRC3545, le cadre de support est soudé, le processus après le soudage, la palette inférieure est une pièce souillée.Les roulements à rouleaux à billes et les engrenages à ver sont 45 pièces forgées en acier.
5. Les pièces électriques est adopté appareil célèbre, des performances stables, durable, sûr et fiable, fonctionne facilement.

W11 Rouleuse mécanique symétrique à trois rouleaux

Principe de fonctionnement

Style de la structure

La structure de la machine est symétrique à 3 rouleaux. Le rouleau supérieur effectue le mouvement d'élévation dans la position centrale des deux rouleaux de bouton. Il est transmis par écrousse et engrenage à ver.Deux rouleaux à boutons sont des rouleaux à entraînement principal. Ils tournent par le maillage entre l'engrenage de sortie de la boîte de vitesses et le rouleau de bouton et fournissent le couple pour la plaque de pliage.
