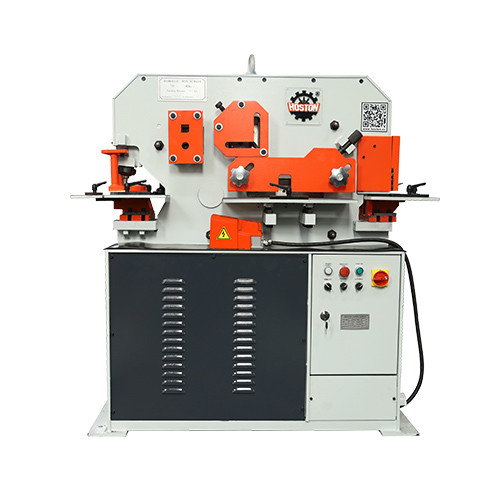

Machine à usages multiples pour le travail du fer HIW-45
Utilisant une transmission hydraulique, c'est la dernière machine combinée de perforation et de cisaillement multifonctionnelle en Chine.
L'acier de canal et l'acier de poutre peuvent être utilisés pour le cisaillement, le poinçonnage et le cisaillement, et équipés d'un dispositif de bloc de cisaillement.
|
Modèle
|
HIW-60/D |
HIW-90/S/D |
Les résultats de l'enquête sont publiés dans le rapport annuel. |
La déclaration de conformité est faite par la personne concernée. |
| Capacité de traitement (KN) |
600 |
900 |
1200 |
1600 |
| Résistance à la traction du matériau ((Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| Rameur de roue (mm) |
80 |
80 |
80 |
80 |
| Nombre de coups ((temps/minute)) ((mm)) |
8 à 22 |
8 à 22 |
8 à 22 |
8 à 22 |
| Profondeur de la gorge ((mm) |
300 |
355 |
400 |
600 |
| Angle de cisaillement |
7° |
8° |
8° |
8° |
| Coupe à plat |
Capacité maximale de tonte
(épaisseur*largeur) ((mm)
|
16 × 250 |
20×330 |
25×330 |
30 × 355 |
| 8 × 400 |
10 × 480 |
16 × 600 |
20 × 600 |
| Coiffure de profilés en acier |
Barre carrée ((mm) |
40 |
45 |
50 |
55 |
| Barre ronde (mm) |
45 |
50 |
60 |
65 |
| Le canal C (mm) |
126 |
160 |
200 |
280 |
| Faisceau I (mm) |
126 |
160 |
200 |
280 |
| Coupe à l'angle |
90° Coupe de cheveux ((mm) |
120 x 10 |
140 x 12 |
160 × 14 |
180 × 16 |
| 90° Coupe de cheveux ((mm) |
70 × 8 |
70 x 10 |
80 x 7 |
80 x 10 |
| Perçage de trous |
Max, je vais le frapper à coups de poing.
(diamètre*épaisseur)
|
25 × 16 |
30 x 20 |
35 × 25 |
38 x 30 |
| Moteur |
4 |
5.5 |
7.5 |
11 |
| Dimension (en mm) |
1650 × 800 × 1780 |
1950 × 900 × 1930 |
Le nombre d'heures de travail est le suivant: |
2680 × 1060 × 2380 |
Série standard:
Un seul opérateur peut travailler sur cette machine.
Avec un ensemble d'appareils standard, comprenant une pompe, un moteur et une vanne.
Serrage manuel
Sans système de refroidissement à température
Série S:
Un seul opérateur peut travailler sur cette machine.
Avec un ensemble d'appareils standard, comprenant une pompe, un moteur et une vanne.
Serrage manuel
Système de serrage automatique dans les stations de cisaillement angulaire et des plaques
Système de refroidissement à température
Série D:
Travailleur en fer à double emploi (ce qui signifie que deux opérateurs peuvent travailler sur la machine en même temps)
Avec deux ensembles d'unités hydrauliques, dont deux pompes, deux moteurs et deux vannes.
Système de serrage automatique dans les stations de cisaillement angulaire et des plaques
Système de refroidissement par température
Fonctions standard:
Percussion; Percussion par angle, par canal C; Percussion par faisceau H
Cisaille à angle; cisaille à barre ronde; cisaille à barre carrée; cisaille à barre plate; cisaille à barre à angle
Encastrement;
Fonctions facultatives:
Pipe notting
Perçage de tuyaux
Appuyez sur le frein
Coupe de l'angle
Radius des coins
Retour sur les coins
Arrondissement bilatéral
Rien du tout.
Rassemblement du canal C
Cisailleuse à faisceau I
Le cisaillement du canal
 |
|
Station de perçage
- Une gamme complète de poinçons et de matrices est disponible pour différents besoins de poinçon.
- Changement rapide du système de rétention d'écrou pour un changement rapide des outils de poinçonnage.
- Le strip-teaseur est conçu avec soin pour assurer la visibilité, la sécurité et la facilité d'utilisation.
- Une grande table à deux pièces avec balances et bornes de mesure est standard sur tous les modèles.
- Stripper avec des plaques interchangeables d'ouvertures diverses pour minimiser la déformation est standard sur tous les modèles
|
|
Station de tonte à barres planes
- Lamelle supérieure spécialement usinée pour donner un cisaillement propre avec une distorsion minimale.
- La lame inférieure a quatre bords de coupe utilisables.
- Coupe à mesure variable sur la bride angulaire.
- - Facile à régler.
- Table de support avec des guides pour un positionnement précis.
|
|
|
Station de tonte à l'angle
- Un cisaillement simple sans perte de matière et avec une déformation minimale.
- 45° est facile et propre.
- Lames stationnaires avec quatre bords de coupe utilisables.
- Radius d'angle sélectifs sur les lames en mouvement pour des résultats optimaux sous petits ou grands angles
|
|
Station de tonte à barres
- Un support pour les coupes de barres carrées et rondes de différentes tailles.
- Des outils de cisaillement de barres de canaux et de sections sont disponibles en option pour la plupart des modèles.
|
|
|
Station de notation
- Idéal pour encastrer des barres plates et des angles.
- Un boîtier de sécurité électriquement verrouillé pour une sécurité et une visibilité maximales.
- Tableau de mesure inclus avec arrêts pour un positionnement précis.
|
